Hei acolo! În calitate de furnizor de termocupluri în formă de L, am văzut direct cum zgomotul din semnalul de ieșire poate fi o adevărată durere în gât. Vă poate strica valorile de temperatură și vă poate provoca tot felul de dureri de cap. Dar nu vă faceți griji, sunt aici pentru a vă împărtăși câteva sfaturi despre cum să reduceți acel zgomot deranjant și să obțineți măsurători precise de temperatură.
Înțelegerea elementelor de bază ale termocuplurilor în formă de L
Înainte de a ne aprofunda în strategiile de reducere a zgomotului, să trecem rapid peste ce este un termocuplu în formă de L. Un termocuplu în formă de L este un tip de senzor de temperatură care constă din două metale diferite unite împreună la un capăt. Când există o diferență de temperatură între joncțiune (capătul îmbinat) și celălalt capăt, generează o tensiune mică. Această tensiune este apoi măsurată și convertită într-o citire a temperaturii.
Puteți afla mai multe despre noastreTermocuplu în formă de Lpe site-ul nostru. Este o alegere populară pentru multe aplicații datorită formei sale unice, care îi permite să fie instalat cu ușurință în spații înguste.
Surse de zgomot în termocuplurile în formă de L
Există mai multe lucruri care pot cauza zgomot în semnalul de ieșire al unui termocuplu în formă de L. Unul dintre principalii vinovați este interferența electromagnetică (EMI). Acest lucru poate proveni de la lucruri precum echipamente electrice din apropiere, linii electrice sau chiar unde radio. EMI poate induce tensiuni nedorite în firele termocuplului, care apoi apar ca zgomot în semnalul de ieșire.
O altă sursă de zgomot sunt neomogenitățile termoelectrice. Acestea sunt variații ale proprietăților termoelectrice ale firelor termocuplului. Acestea pot fi cauzate de lucruri precum defecte de fabricație, stres mecanic sau expunerea la temperaturi ridicate. Neomogenitățile termoelectrice pot duce la mici variații ale tensiunii generate, care contribuie și la zgomot.
Strategii de reducere a zgomotului
1. Împământare adecvată
Împământarea este foarte importantă atunci când vine vorba de reducerea zgomotului. O masă bună oferă o cale pentru ca curenții electrici nedoriți să curgă în siguranță departe de termocuplu. Asigurați-vă că conectați termocuplul la un punct de împământare corespunzător. Aceasta ar putea fi o tijă de împământare dedicată sau un panou electric bine împământat.
De asemenea, este o idee bună să folosiți un cablu ecranat pentru termocuplu. Scutul trebuie conectat la pământ doar la un capăt. Dacă îl conectați la ambele capete, puteți crea o buclă de masă, care poate crește efectiv zgomotul.
2. Ecranarea
După cum am menționat, utilizarea unui cablu ecranat este o modalitate excelentă de a proteja termocuplul de EMI. Scutul acționează ca o barieră, blocând câmpurile electromagnetice. De asemenea, puteți utiliza carcase metalice pentru a proteja și mai mult termocuplul. Aceste carcase pot fi realizate din materiale precum aluminiu sau oțel. Doar asigurați-vă că carcasa este împământată corect.
3. Filtrarea semnalului
Filtrarea semnalului este o altă modalitate eficientă de a reduce zgomotul. Puteți utiliza filtre pasive, cum ar fi filtrele RC (rezistor - condensator), pentru a elimina zgomotul de înaltă frecvență din semnalul de ieșire. Aceste filtre funcționează permițând componentelor de joasă frecvență (semnalul actual de temperatură) să treacă prin blocarea zgomotului de înaltă frecvență.
Există, de asemenea, filtre active disponibile, care pot oferi o filtrare mai precisă. Aceste filtre folosesc amplificatoare operaționale și alte componente electronice pentru a filtra selectiv zgomotul.
4. Minimizarea neomogenităților termoelectrice
Pentru a minimiza neomogenitățile termoelectrice, trebuie să manipulați cu atenție firele termocuplului. Evitați să îndoiți sau să răsuciți prea mult firele, deoarece acest lucru poate provoca stres mecanic. De asemenea, asigurați-vă că depozitați termocuplurile într-un loc răcoros și uscat pentru a preveni deteriorarea din cauza temperaturilor ridicate.
Când instalați termocuplul, asigurați-vă că firele nu sunt expuse la margini ascuțite sau suprafețe aspre. Acestea pot cauza zgârieturi sau deteriorarea firelor, ceea ce poate duce la neomogenități termoelectrice.
Aplicație - Considerații specifice
Aplicațiile diferite pot necesita strategii diferite de reducere a zgomotului. De exemplu, într-o fabrică de ciment, termocuplurile sunt expuse la temperaturi ridicate și la medii dure. NoastreTermocuplu de cimenteste conceput pentru a rezista acestor condiții, dar poate fi necesar să luați măsuri suplimentare pentru a reduce zgomotul.

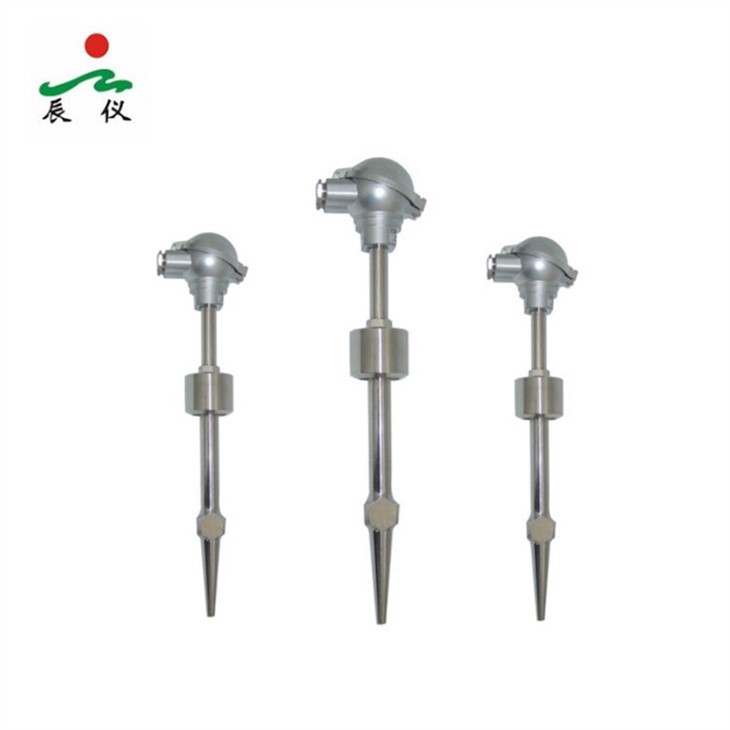

Într-o centrală electrică, există o mulțime de echipamente electrice și linii de înaltă tensiune, care pot genera o mulțime de EMI. NoastreTermocuplu centrală electricăeste construit pentru a face față acestor medii provocatoare, dar ecranarea și împământarea corespunzătoare sunt și mai importante.
Testare și verificare
Odată ce ați implementat strategiile de reducere a zgomotului, este important să testați și să verificați rezultatele. Puteți utiliza un sistem de achiziție de date pentru a măsura semnalul de ieșire al termocuplului. Comparați semnalul înainte și după luarea măsurilor de reducere a zgomotului. Căutați o reducere semnificativă a nivelului de zgomot.
De asemenea, puteți utiliza un analizor de spectru pentru a analiza componentele de frecvență ale semnalului. Acest lucru vă va ajuta să determinați dacă zgomotul de înaltă frecvență a fost eliminat în mod eficient.
Concluzie
Reducerea zgomotului din semnalul de ieșire al unui termocuplu în formă de L nu este întotdeauna ușoară, dar este cu siguranță realizabilă. Înțelegând sursele de zgomot și implementând strategiile potrivite, puteți obține măsurători precise de temperatură și puteți evita multe dureri de cap.
Dacă sunteți în căutarea unor termocupluri în formă de L de înaltă calitate sau aveți nevoie de mai multe sfaturi privind reducerea zgomotului, nu ezitați să contactați. Suntem aici pentru a vă ajuta cu toate nevoile dvs. de detectare a temperaturii. Indiferent dacă lucrați la un proiect mic sau la o aplicație industrială mare, avem produsele și expertiza pentru a vă sprijini. Contactați-ne astăzi pentru a începe o conversație despre cerințele dvs. și haideți să lucrăm împreună pentru a găsi cele mai bune soluții.
Referințe
- „Manual de măsurare a termocuplului” de Omega Engineering
- „Inginerie de compatibilitate electromagnetică” de Henry W. Ott
